9.6. БУЛЬДОЗЕР Т-170 РЕГУЛИРОВАНИЕ ПРИВОДА КОНДИЦИОНЕРА

Регулирование соосности канавок шкивов привода кондиционера и компрессора

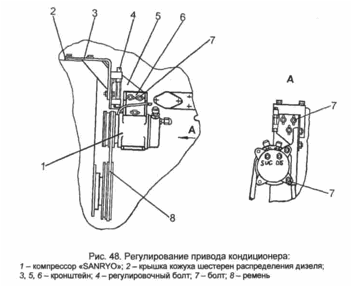

Несоосность канавок шкива привода кондиционера и канавок шкива компрессора должна быть не более 1 мм. Если несоосность более 1 мм, отрегулировать. Для этого закрепить крон­штейн 3 (рис. 48) к кронштейну 5 болтами 7 с пружинными и плоскими шайбами, и контргайками. Установить регулировочный болт 4 и контргайку 2. Установить кронштейн 3 с кронштейном 5 в сборе на крышку 2 кожуха шестерен распределения дизеля и закрепить их болтами и пружин­ными шайбами крепления крышки кожуха шестерен. Закрепить компрессор 1 болтами 7 с гай­ками и пружинными шайбами к кронштейну 6. Закрепить кронштейн 6 в сборе с компрессором 1 к кронштейну 5 болтами 7 с пружинными и плоскими шайбами и гайками.

Регулирование натяжения приводного ремня

Ослабить соединение кронштейна 3 к кронштейну 5. Установить приводной ремень 8. Произвести натяжение приводного ремня 8 регулировочным болтом 4 так, чтобы прогиб ремня при нажатии в середине ремня с силой от 90 до 100 Н (от 9 до 10 кг) от руки был от 8 до 10 мм. Закрепить контргайку на регулировочном болте 4. Закрепить кронштейн 5 к кронштейну 3 бол­тами 7 с пружинными и плоскими шайбами и гайками.
