9.5. БУЛЬДОЗЕР Т-170 РЕГУЛИРОВАНИЕ СИДЕНЬЯ, МЕХАНИЗМА ЗАПИРАНИЯ ДВЕРИ КАБИНЫ

Регулирование сиденья

В кабине установлено сиденье фирмы «PILOT», регулируемое по массе оператора, по вы­соте, в продольном направлении и углу наклона спинки.

Для регулирования по массе оператору сесть на сиденье и посмотреть на указатель на­грузки в окне С (рис. 5). Лента указателя должна быть бело-красного цвета:

-   если лента указателя только белого цвета, вращать ручку D по часовой стрелке до появ­ления в окне красного цвета;

-   если только красного цвета, вращать ручку D против часовой стрелки до появления в ок­не белого цвета.

Для увеличения высоты сиденья вращать ручку £ по часовой стрелке.

Для продольного перемещения сиденья переместить ручку В вверх и передвигать сиденье вперед или назад.

Для изменения наклона спинки сиденья сместить вниз кнопку наклона спинки (расположена слева от подушки сиденья) и передвинуть спинку в удобное положение.

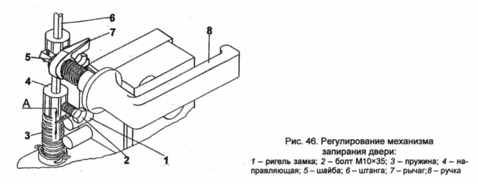

Регулирование механизма запирания двери на ключ (рис. 46) производить в следующем порядке:

-   открыть дверь кабины;

-   вывернуть винты крепления панели двери и снять панель;

-   повернуть ключ замка в положение «Закрыто» (ригели 1 полностью выдвинуты);

-   отвернуть болт 2 и установить положение направляющей 4 так, чтобы зазор А между риге­лем 1 и болтом 2 не превышал 1 мм. В таком положении завернуть болт 2 моментом от 4 до 6 Нм (от 0,4 до 0,6 кгс-м);

-   проверить величину зазора с помощью щупа. Щуп толщиной 1 мм входить в зазор не должен.

Регулирование установки замка роторного типа (рис. 47). Для устранения «заедания» замка отрегулировать высоту его установки на кронштейне передней стенки кабины:

-   открыть дверь;

-   вывернуть винты самонарезающие 3, снять панель 4;

-   ослабить болты 2 (3 шт.) и установить замок б, перемещая по высоте, в положение сра­батывания его без «заедания»;

-   затянуть болты 2. Момент затяжки от 4 до 6 Нм (от 0,4 до 0,6 кгс-м);

-   установить панель 4, затянуть винты самонарезающие 3.

Для устранения произвольного открывания двери отрегулировать положение зацепа 5; -ослабить гайку 1;

-   провернуть зацеп 5 на глубину до полного запирания двери;

-   затянуть гайку 1. Момент затяжки от 13 до 16 Н м (от 13 до 16 кгс м).

Смазку шарниров двери производить в сроки, предусмотренные регламентом технического обслуживания.
