14. ПЕРЕЧЕНЬ ПОДШИПНИКОВ КАЧЕНИЯ БУЛЬДОЗЕРА

Таблица 14.1

Поз. на
рис. 14.1

Поз. на
рис. 14.2

Обозначение

Тип подшипника,
размеры, мм

Место установки

Кол-во подшипников

на сб. един.

на
трактор

1

1

118

Шариковый радиальный однорядный, 90×140×24

Привод насоса

2

2



Муфта сцепления*

1

1









Бортовой редуктор

1

2

2

2

407

Шариковый радиальный однорядный, 35×100×25

Кожух шестерен распределения (большая промежуточная шестерня)

2

2

3

3

307

Шариковый радиальный однорядный, 35×80×21

Кожух шестерен распределения (шестерня привода насоса)

1

1

4

4

308

Шариковый радиальный однорядный, 40×90×23

Кожух шестерен распределения (шестерня привода насоса)

1

1

5

5

306

Шариковый радиальный однорядный

Шкив вентилятора

2

4









6

6

304А

Шариковый радиальный однорядный, 20×52×15

Валик насоса системы охлаждения

2

2

7

7

941/15

Роликовый игольчатый с одним наружным штампованным кольцом, 15×20×12

Корпус регулятора дизеля

2

2

8

8

8205

Шариковый радиальный одинарный, 25×47×15

Регулятор дизеля

1

1

9

9

8104

Шариковый упорный одинарный 20×35×10

Регулятор дизеля

1

1

10

10

203

Шариковый радиальный однорядный, 17×40×12

Редуктор дизеля

1

1

11

38

2614КМУ

Роликовый радиальный с короткими цилиндрическими роликами, 70×150×51

Натяжное колесо

2

4

12

31

954712К8

Роликовый радиальный с короткими цилиндрическими роликами, 60×120×43

Каток опорный

2

24*4

13

176309Е; 176309

Шариковый радиально-упорный однорядный, 45×100×25

Гидротрансформатор**

1

1

14

33

208

208К

Шариковый радиальный однорядный, 40×80×18

Привод насосов**

Муфта сцепления пускового двигателя*3

2

1

2

1









Редуктор пускового двигателя*3

1

1

15

804707К3

Роликовый, игольчатый, карданный 33,65×50×36,9

Кардан**

8

8

16

32121Л
21-32121Л

Роликовый радиальный с короткими цилиндрическими роликами, 105×160×26

Гидротрансформатор**

1

1

17

176218Б3; 176218

Шариковый радиально-упорный однорядный, 90×160×30

Гидротрансформатор**

1

1

18

214

Шариковый радиальный однорядный, 70×125×24

Коробка передач**

1

1

19

114

Шариковый радиальный однорядный, 70×110×20

Коробка передач**            Привод насосов**

1           2

1           2

Продолжение таблицы 14.1

Поз. на
рис. 14.1

Поз. на
рис. 14.2

Обозначение

Тип подшипника,
размеры, мм

Место установки

Кол-во подшипников

на сб. един.

на
трактор















20

1000920Л;
56-1000920Л

Шариковый радиальный однорядный, 100×140×20

Коробка передач**

3

3

21

12210К

Роликовый радиальный с короткими цилиндрическими роликами, 50×90×20

Коробка передач**

1

1

11

180308УС9;
180308У1С9Ш

Шариковый радиальный однорядный с уплотнением, 40×90×23

Муфта сцепления*

2

2

12

311А

Шариковый радиальный однорядный, 55×120×29

Второй промежуточный вал коробки передач*

1

1

13

170311А1

Шариковый радиальный однорядный, 55×120×29

Нижний вал коробки передач*

1

1

14

312А

Шариковый радиальный однорядный, 60×130×31

Верхний и первый промежуточный валы коробки передач*

2

2

15

2312КМ

Роликовый радиальный с короткими цилиндрическими роликами, 60×130×31

Верхний и первый промежуточный валы коробки передач*

2

2

16

111

Шариковый радиальный однорядный, 55×90×18

Шестерня привода масляного насоса трансмиссии*

2

2

17

402311К

Роликовый радиальный с короткими цилиндрическими роликами, 55×120×29

Верхний вал коробки передач*

1

1

18

402411КМУ

Роликовый радиальный с короткими цилиндрическими роликами, 50×14×33

Первый промежуточный вал коробки передач*

1

2

22

19

70-32315К1М

Роликовый радиальный с короткими цилиндрическими роликами, 75×160×37

Бортовой редуктор

1

2

23

22

70-32417М

Роликовый радиальный с короткими цилиндрическими роликами, 85×210×52

Бортовой редуктор

1

2

24

20

70-32612К1М

Роликовый радиальный с короткими цилиндрическими роликами, 60×130×46

Бортовой редуктор

2

4

25

21

213

Шариковый радиальный однорядный, 65×120×23**

Бортовой редуктор

1

2

25

700-39-2302

То же

Коробка передач**

1

1

26

26

7516А

Роликовый конический однорядный, 80×140×35,5

Вал конической шестерни главной передачи

2

2

27

27

46120;

120

Шариковый радиально-упорный однорядный, 100×150×24

Бортовой фрикцион

1

2

28

23

70-2228КМ

Роликовый радиальный с короткими цилиндрическими роликами, 140×250×42

Бортовой редуктор

1

2

29

24

228А

Шариковый радиальный однорядный, 140×25×42

Бортовой редуктор

1

2

30

25

2224КМ

Роликовый радиальный с короткими цилиндрическими роликами, 120×215×40

Бортовой редуктор

1

2

Окончание таблицы 14.1

Поз. на
рис. 14.1

Поз. на
рис. 14.2

Обозначение

Тип подшипника,
размеры, мм

Место установки

Кол-во подшипников

на сб. един.

на
трактор















31

700-39-2303;
2615КМ

Роликовый радиальный с короткими цилиндрическими роликами, 75×160×55

Коробка передач**

1

1

32

2313КМ

Роликовый радиальный с короткими цилиндрическими роликами, 65×120×23

Коробка передач**

1

1

33

700-39-2297;
42212

Роликовый радиальный с короткими цилиндрическими роликами, 60×110×23

Коробка передач**

1

1

34

464607Е;
5КК

Роликовый игольчатый без колец 35×43×35

Коробка передач**

21

21

35

32

310А

Шариковый радиальный однорядный, 50×110×27

Каток поддерживающий

2

8

28

402611КМУ

Роликовый радиальный с короткими цилиндрическими роликами, 55×120×43

Второй промежуточный вал коробки передач*

1

1

29

60-402715КМ

Роликовый радиальный с короткими цилиндрическими роликами, 75×160×37

Нижний вал коробки передач*

1

1

30

2311К1М

Роликовый радиальный с короткими цилиндрическими роликами, 85×120×29

Нижний и второй промежуточный валы коробки передач*

2

2

36

33

206А;

206К

Шариковый радиальный однорядный, 30×62×16

Механизм натяжения ремня вентилятора

2

2

37

34

1000909

Шариковый радиальный однорядный 45×68×12

Муфта сцепления пускового двигателя *3

1

1

38

35

3К20×34×24,3Е

Роликовый радиальный с длинными цилиндрическими роликами 20×34×25

Муфта сцепления пускового двигателя*3

1

1

39

36

211АК

Шариковый радиальный однорядный, 55×100×21

Коленчатый вал пускового двигателя*3

1

1

40

37

210АК

Шариковый радиальный однорядный, 50×90×20

Коленчатый вал пускового двигателя*3

1

1

41

39

8103

Шариковый упорный однорядный, 17×30×9

Регулятор пускового двигателя*3

1

1

_____________________

*

Для тракторов с механической трансмиссией

**

Для тракторов с гидромеханической трансмиссией

*3

Для тракторов с пусковым двигателем

*4

Для тракторов с тележками:
– с пятью опорными катками – 20 штук;
– с семью опорными катками – 28 штук

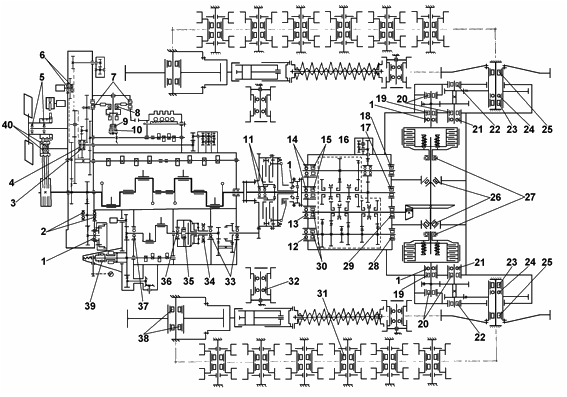

Рис. 14.1 Схема расположения подшипников качения трактора с гидромеханической трансмиссией

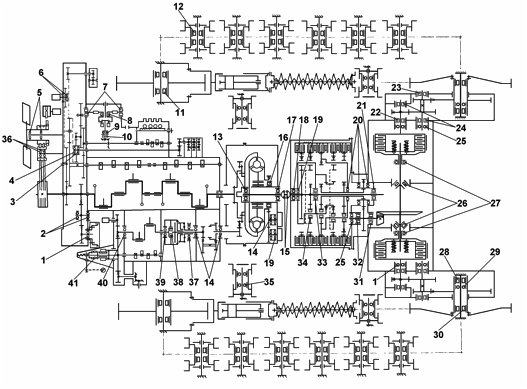

Рис. 14.2 Схема расположения подшипников качения трактора с механической трансмиссией
